一、一点键盘历史

键盘最早是作为打字机的一个输入部件出现的，早期的打字机都是机械式的，键盘相当于一种机械触发的开关，用来触发打字机内部的机械结构。后来随着一些电子设备的出现，如电子计算机等等，键盘开始独立成为一个外设。同时，用来触发机械结构的键盘逐渐成为触发电信号的键盘，键盘也逐渐变得电子化和模块化，其中一种模块我们称为轴体，其决定了键盘的触发方式，同时决定了整个键盘手感。

在发展阶段上，早期出现机械键盘，后来出现薄膜键盘，这两种都是电阻式触发。再后来出现静电容键盘，然后出现光轴键盘，再接着出现电磁键盘，顾名思义，它们分别是电容触发、光栅触发、电磁触发。

二、轴体介绍

现代键盘的主要构成是基本电路板、轴体、中控三大部分组成。基本电路板与中控都很成熟，电路板的线路构成基本不变，中控则是采用现成的芯片构成，包括外围电路，都很相似（可能在RGB灯光上有一丁点差别），因此，轴体就成了各大键盘之间主要差异点，也成了卖点。目前市场上主要有机械轴、静电容轴、光轴，电磁轴等。

轴体品质主要从灵敏度、手感、段落感、声音、劳累程度四个方面来决定：

1、触发方式

灵敏度主要由触发方式决定。其主要有以下几种类型：

电阻式（机械和薄膜）

电容式

光电式

电磁式

一般来说，光电式触发最快，电容触发次之，电磁式随后，电阻式触发最慢。（但是，触发也取决于键程的设计，真正选择的时候，还需要综合考虑各种因素。）

2、手感

手感主要取决于轴体的力学结构，。主要有以下两种：

1）、腕胶

腕胶的手感给人一种粘上去的感觉，主要是由于腕胶额弹性不足，在按压和回弹的过程中，不能提供足够的弹力，从而导致按压的压力不足，给人的感觉是不够爽快，回弹的速度不够，感觉就像粘上去一样。但是其好处是足够静音，比较轻。主要有矽胶（NIZ）和硅胶两种。

2）、弹簧

弹簧的弹力足够，按压过程有压力足够，让人能够感受到按压过程，回弹的速度够快，给人的感觉就是很干脆。但问题在于，弹簧会发出声音，需要设计消除弹簧声音，否则会非常难听。

3、段落感

段落感主要由轴体的中心柱的是否有凸起决定，在上半部分按压的时候，需要较大的力，一旦过了某个点，阻力就变得非常小，类似于按压圆珠笔。cherry的段落感轴的中心柱在设计的时候会有一个凸起，按压的时候，遇到那个凸起，会明显感觉到阻力变大，然后通过这个凸起之后，就会有明显的卸力的感觉，形成非常明显的段落感。

4、声音

轴体上下两部分之间碰撞会产生声音，有的轴体有良好的设计，使得轴体之间的弹簧声消除，只能听到中心柱与下两部分之间碰撞的声音；另外的一些轴体设计有声腔，碰撞的声音经过声腔放大，清脆而响亮。有的设计得比较差的声音还会听到弹簧框框的声音，很难听，这就是比较次的一类轴体。

5、劳累程度

所谓劳累程度主要是看一个轴体其每次按压所需要损耗的精力，主要有键程和压力决定。用物理方面的描述就是，每次按压需要我们做更多的功。如果每次按压所需要做更多的功，则长时间使用会感觉到更累，如果每次按压所需要的功更少，那么长时间使用会让人感觉轻松一些。功=压力*键程。

三、一些代表性轴体

机械轴：触发依靠簧片导通电路。

代表厂商：cherry，一代MX轴可以说是机械轴的经典，曾经随着电竞行业的发展，火遍了大江南北。

cherry轴原理：cherry轴采用接触触发，轴体内部由两个簧片，弹簧，上盖，下盖，中心柱等5部分组成。随着中心柱的按压，簧片上的出点会相互接触，从而导通电路，完成触发。簧片上的触点采用十字接触，减小接触面积，降低磨损，并且镀一层银然后再镀一层金，提高使用寿命。某些轴体中心柱下部还有一个活动体，形成明显的段落感。

优点：使用寿命较长，手感一流，省电，寿命较长。

缺点：不防水也不防灰，一旦灰尘或者一些饮料沾到触点上，就很容易造成双击、多次连击或者毫无反应的情况，（ps:维修办法就是把该轴体拆下来，拆解轴体，然后拿酒精多擦拭几次。）而且触发也比较慢。

图片引用来自于：键盘

参数说明：

• 纵坐标力度
• 横坐标距离
• operating point 触发点
• reset point 重置触点
• tactile point 触发段落感的点（从曲线凸起那边进入段落，回归平直，段落结束）
• 两条线分别为按下和回弹（reset回弹）

1、线性轴

线性轴是一类直上直下的轴体，没有突触的设计，所以没有那种段落感。

1）、黑轴（静音黑轴）

以下图片引用来自于：

参数：

黑轴的特点在于，其压力克数比较大，按压需要较大的压力，不会误碰，回弹有力，能够更快的进行下一次按压，因而深受职业电竞选手的喜爱，但是长时间使用会非常累。

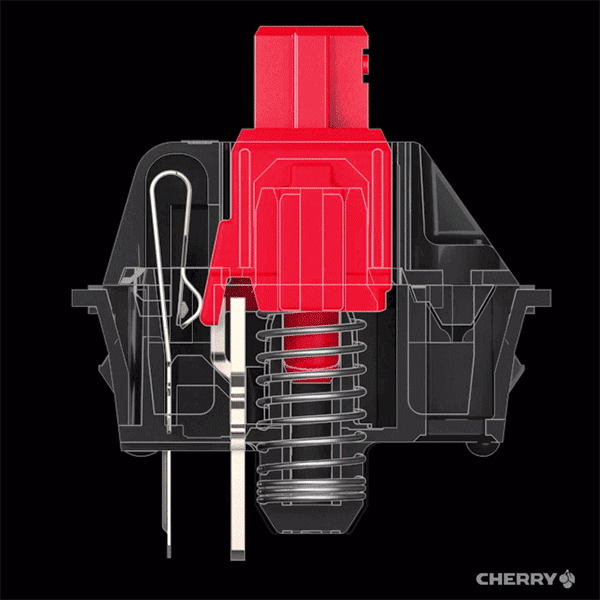

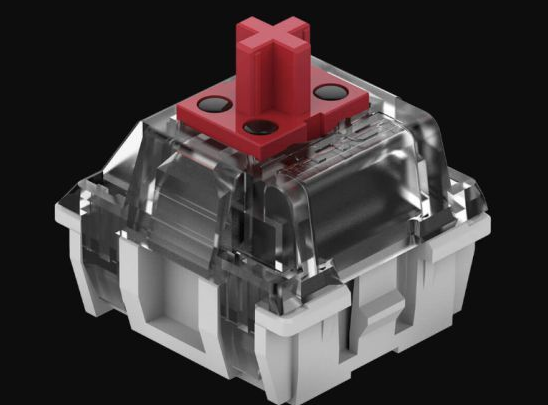

2）、红轴（静音红轴）

参数：





特点：手感轻盈，有阻尼感（这是由于中心柱与导向臂摩擦导致，长时间使用后，灰尘或者渣滓卡进去，摩擦力更大，就会更加有阻尼感（行话管这叫很涩），给点润滑剂进去就好了，哈哈哈）可以说是轻量版的黑轴，非常适合办公打字。

2、段落轴

1）、青轴

参数：

 特点：段落感明显，声音清脆响亮，从上图中可以明显的看到，在按压到一定程度下，下部白色的部分突然下沉。（某些时候，这个声音可能会成为噪音。）

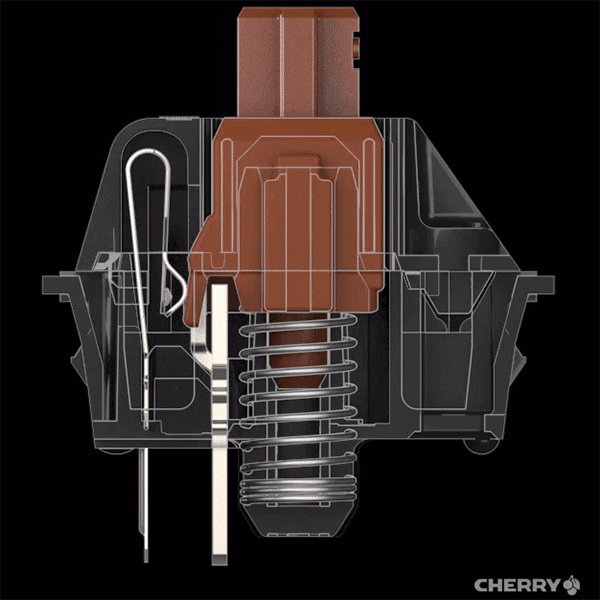

2）、茶轴

参数：



特点：有段落感（其段落感来源于中心柱左边与簧片接触的那个凸起，所以就会让然感觉有疙瘩一下的感觉，这就是那种段落感，然后直接整个中心柱装机底部，发出声音，相较于青轴沉闷一些。而青轴是分离式的，凸起在下部分，当疙瘩通过簧片之后，直接就下沉撞击底部，就有会非常明显的段落感，发出声音，声音显得清脆。），但是声音比较沉闷。

以上介绍的都是非常经典的cherry机械轴体，当然近年来，cherry也推出了新的轴体，具体的参数可以去其官网查看。

cherry的官网：cherry各种轴体的参数

随着cherry轴专利的过期，国内机械轴遍地开花，各大轴厂推出纺 cherry轴，可以说是遍地开花，轴体进入百家争鸣的时代。

薄膜轴：依靠腕胶上的凸起上的金属线接触电路板而导通电路。

代表厂商：富勒

原理：薄膜由三层组成，上层的电路触点层，中间的绝缘隔开层，下层的电路层，上下两片帖在一起，看起来没有距离，实际上由中间绝缘层隔开了很小的距离，当腕胶按压下来之后，他们就接触在一起，然后导通电路，完成触发。

优点：便宜耐操，很容易做到放水防灰。

缺点：触发慢，手感差，寿命比较短，而且一旦坏了，也很难维修，如下图。

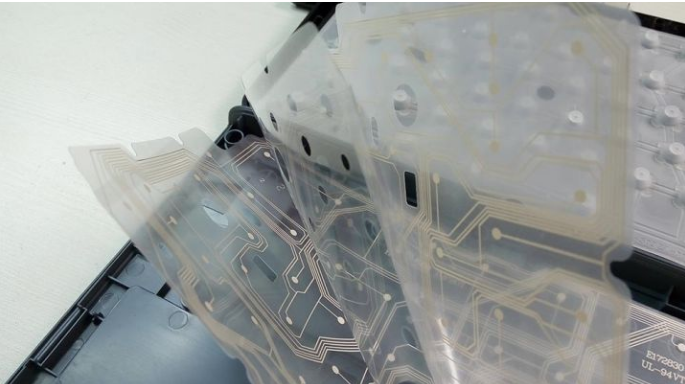

薄膜电路示意：

ps：但是在一些高端的薄膜键盘上，会在导向柱和腕胶之间加上弹簧，增加手感和段落感。而且目前一些高端的薄膜键盘，其上盖部分会模拟机械键盘的手感，小米就有一款RGB薄膜TTC定制混动轴，触发仍然是薄膜式，但是上部按键部份是机械手感设计。

薄膜键盘的结构：

传统的薄膜键盘是一整块的腕胶铺在电路板上，按压和回弹完全依靠腕胶额弹力，这种在一些遥控器上比较常见。

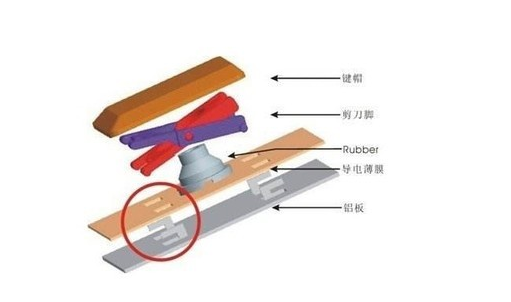

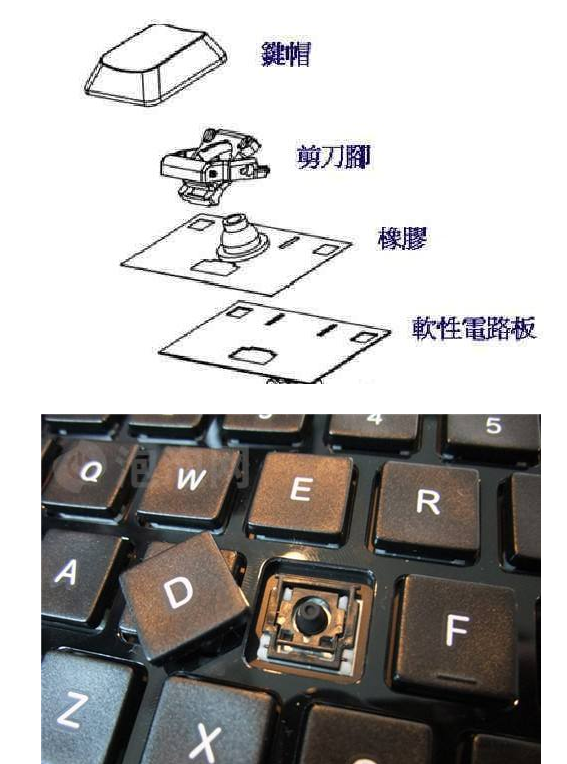

接着，改进了完全依靠腕胶导致受力不均匀摇晃的问题，增加了键帽的“X”型结构，在一些笔记本电脑上比较常见。

后来，采用中心导向柱+弹簧来改进，仍然完全依靠腕胶,目前一些随机附赠的键盘都是薄膜键盘都已经是这种结构了。

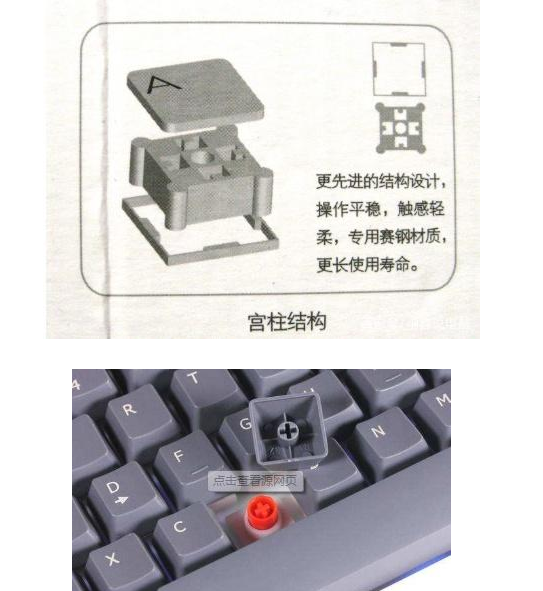

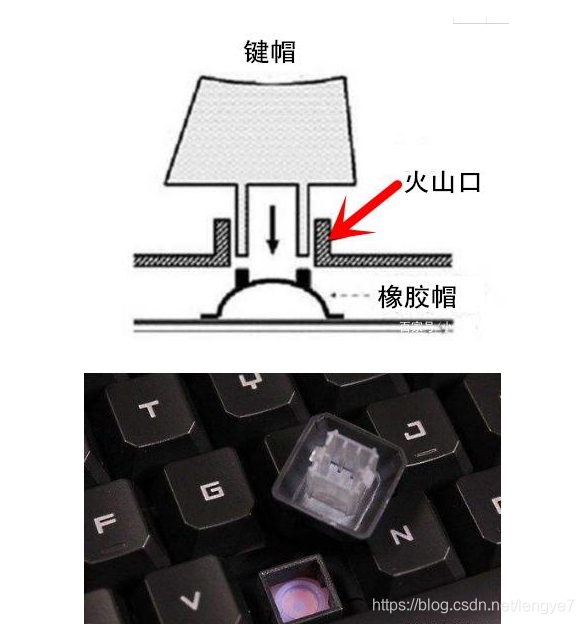

现在最高端的薄膜应该是模拟机械手感的混动轴了，如下图，例如TTC定制的混动轴，按压之时，上部的中心柱穿过底部的小孔到达腕胶，然后继续按压到底，触发电路导通。。



静电容轴：依靠测量两个电介质之间的电容量来判断是否导通电路。

1）、传统静电容

代表厂商：Niz，国产不错的静电容键盘。

原理：传统的静电容轴是使用腕胶提供弹力，后来通过改进，在腕胶内部装上锥形弹簧提供弹力，一般的键盘，拆除掉上部的轴体，只会看到腕胶，打开腕胶，就一定会看到锥形弹簧。（这里可以看到一个与薄膜相比很明显的区别，薄膜的腕胶是一整块，可能是为了保护薄膜电路板，而腕胶的独立的按键上一块腕胶，可以单独拿下来，所以这也为在腕胶中增加弹簧提供了可能。）如下图所示：

按压的时候，通过弹簧挤压电容感应片，引起电容变化，从而触发。

优点：触发快，按键轻，手感可以带有一点段落感，寿命长。

缺点：价格高昂（在以前只有日系的静电容键盘，一把随便1200+，国产NIZ入门只需要600+，），费电（限制了无线模式的使用时间，毕竟电池容量有限啊。），不正确使用可能造成电容损坏异常放电，引起触电。

2）、静电容机械轴

正如薄膜键盘一样，为了适应现在的市场需求，出现了模拟cherry机械轴手感的静电容轴体。

代表厂商：阿米洛

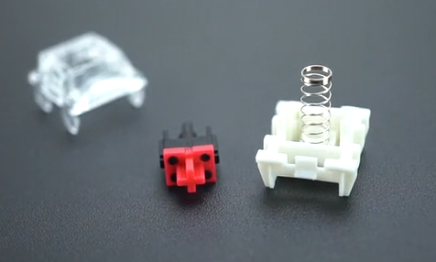

原理：阿米洛的静电容机械轴体，结构与cherry的机械结构轴体相似，由两个簧片、上盖、下盖、中心柱和弹簧组成，当中心柱往下按压的时候，两个簧片接近，在其中一个簧片上有贴片电容，该贴片电容会受到挤压，引起电容变化，从而触发电路导通。如下图所示：

优点：触发快，手感接近机械键盘，寿命长。

缺点：不防水，费电，不正确使用可能造成电容异常放电，引起触电。

目前似乎买不到静电容机械轴的阿米洛键盘了，期待后续。

光电轴：传统光轴依靠机械挡板来实现光路的导通，从而实现电路的导通；棱镜光轴通过棱镜来散射光源信号，随着按压，棱镜位置改变导致其光源信号散射的光线信号强度发生变化，于是就可以判断按压距离，当到达导通的位置时，就使电路导通。

1）、传统光轴

代表厂商：双飞燕独立品牌血守幽灵

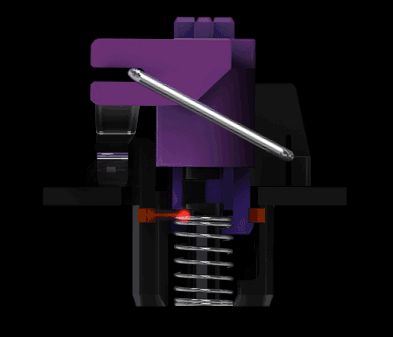

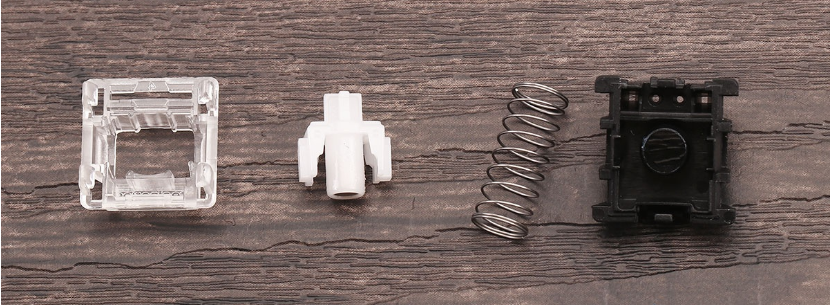

原理：传统光轴在中心柱上有一个凹陷，正常状态下，其挡住红外线，随着按压，红外线通过凹陷处到达对面的感光部份上，从而导通触发。（其实光电式开关在工业领域上用得很多，在键盘上也是引入好多年了。）如下图：

优点：响应触发速度极快，很耐用（实际上，光源LED比较容易坏，哈哈哈），号称1亿次按键，而且防尘防潮湿。

缺点：按键手感差一些，而且光源灯通常寿命较短（轴还没坏，光源没了）。

2）、棱镜光轴

代表厂商：FlareTech

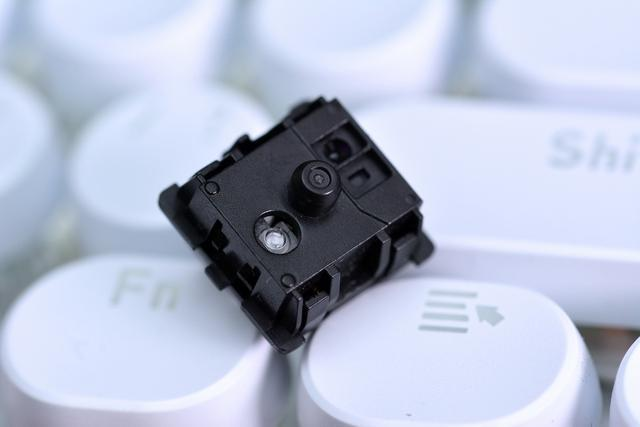

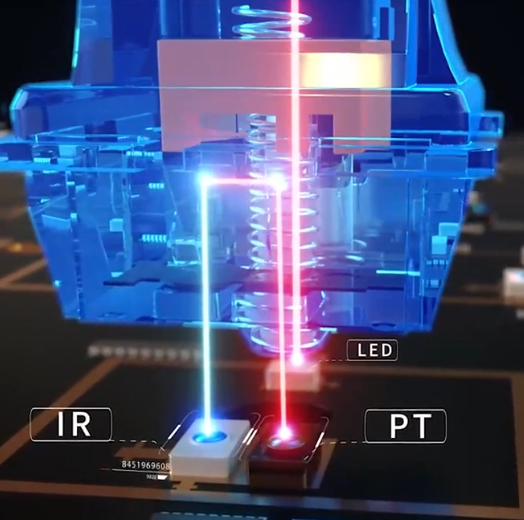

原理：红外光线从底部的透光孔进来，经过棱镜两次反射，返回到底部的PT部份，当中心柱按下的时候，三棱镜一起往下，光的强度也随着三棱镜往下而逐渐加强，从而就可以测出三棱镜所处的位置，当三棱镜到达触发位置的时候，从而触发导通电路。如下图：

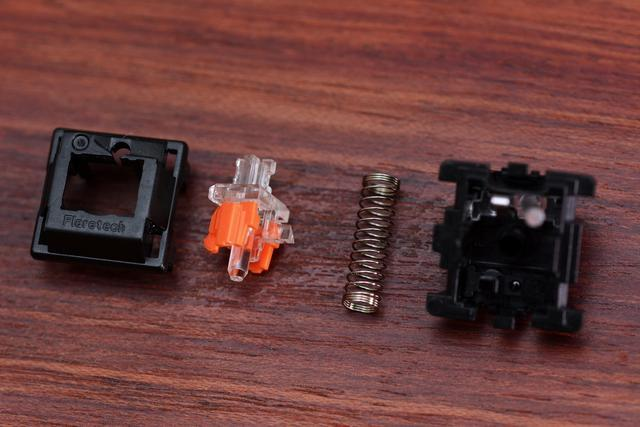

轴体由上盖、下盖、中心柱和弹簧等组成。下盖上有透明的导光柱，可以将LED灯的光源导到轴体上部，形成发光，弥补了轴体内部不能装LED灯的缺点。中心柱上，有一个三棱镜的特殊结构，这就是该轴体的核心部分。

优点：响应触发速度极快，可以配合特殊的PCB测试到按键的深度，实现调节触发距离，能够热插拔，寿命长。

缺点：价格贵，PCB板上的光源一旦坏了，必须返厂修，中心柱很摇晃，手感不如cherry轴。



电磁轴：依靠测量磁场变化来判断电路是否导通。（核心原理当然是霍尔效应了，毕竟这是最简单有效的磁场信号转换为电信号的办法。）

代表厂商：赛睿

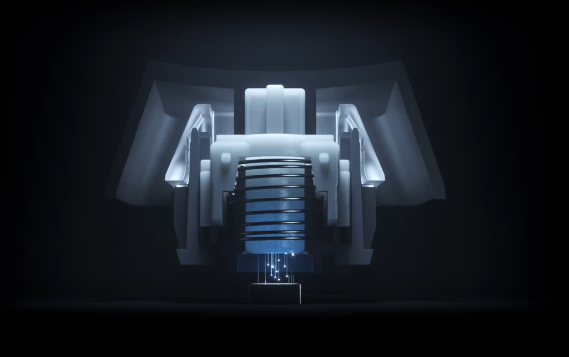

原理：轴体部分由上盖、下盖、中心柱和弹簧组成。在中心柱中有磁铁，随着中心柱的按压，磁铁会引起PCB板上的磁场变化，位于PCB板上的霍尔元件，感受到磁场变化，电位信号就会发生改变，从而触发按键。如下图：

优点：触发响应速度极其快，可调节触发深度（即键程，从而达到快速触发或者较慢触发），寿命很长，防灰尘，防水，手感较好。

缺点：价格昂贵，霍尔元件一旦坏了，就得返厂修理，手感不如cherry的机械手感。

虽然电磁按键开关在工业领域应用广泛，但是在键盘上似乎只有赛睿一家出了一款电磁轴键盘，毕竟这是独家的专利技术。

四、一些键盘原理及手感

键盘=原理+力学结构

机械键盘=簧片触发+弹簧

薄膜键盘=薄膜电路+腕胶

机械薄膜键盘=薄膜检录+胶腕和弹簧

传统静电容=电容+胶腕和弹簧

机械静电容哥=电容+弹簧

光轴键盘=光路通断+弹簧

棱镜光轴键盘=棱镜光路反射+弹簧

电磁键盘=霍尔效应+弹簧

五、选择键盘的主要因素

选购键盘先要知道键盘有哪些可以考虑的属性，这里我简单列举我想到的所有属性：（排名大致分先后）

1.手感

1.1段落感

1.2 清脆

1.3轻柔

1.4大力

2.键位选择

2.1多少键（66/82/84/87/108等等）

2.2键的位置设计

3.键帽选择（ps：这个可以单独拿来写一下，这直接影响到我们的接触手感，很重要。）

3.1键帽材质

3.2键帽高度

3.3键帽大小是否标准（决定你可不可以自己重新配键帽）

3.4键帽装配（卫星轴还是平衡杆）

4.键盘键值功能

4.1有无程序员模式（随意更换键功能）

4.2是否无冲

4.3节能高频模式

4.4锁键盘

4.5其他功能等（根据自身需求询问商家）

5.灵敏度

6.可调节性

(静电容键盘作为数字键盘，触发深度等参数可以由程序控制，所以可调节型好)

7.稳定性

8.耐用性

9.长时间使用舒适性（主要看压力大小）

10.是否背光

11.是否多模态（有线/蓝牙/2.4G等）

11.1模态参数比如蓝牙是3.0还是4.0，续航时间等

11.2续航是内置锂电池还什么其他电池

11.3如果是2.4G 适配器可否替换等

12.是否防水

13.是否防尘

14.外观

15.键盘大小重量续航（决定是否便携）

16.端口（usb连接还是其他）

17.价格

18.售后（保修，询问什么的）

19.是否7天无理由退货（买来用用，不合适，赶紧退货）

20.试轴器帮助你找到适合自己的键盘

六、更好的键盘----自行定制

一些厂商支持定制化键盘，一把几千块，着实贵。例如，cherry就提供客户定制化键盘，阿米洛也提供客户定制化键盘，淘宝上也有商家提供定制化键盘，最好玩的，还是自己买配件手搓，整他一块红木键盘。

七、一些键盘图片

机械键盘

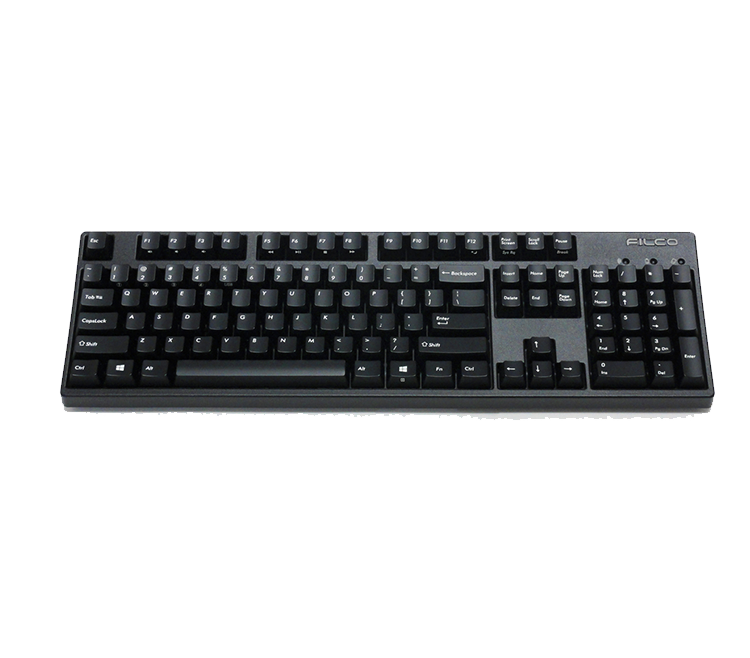

filco的圣手二代：

杜迦的k320：

达尔优的机械键盘：



薄膜键盘

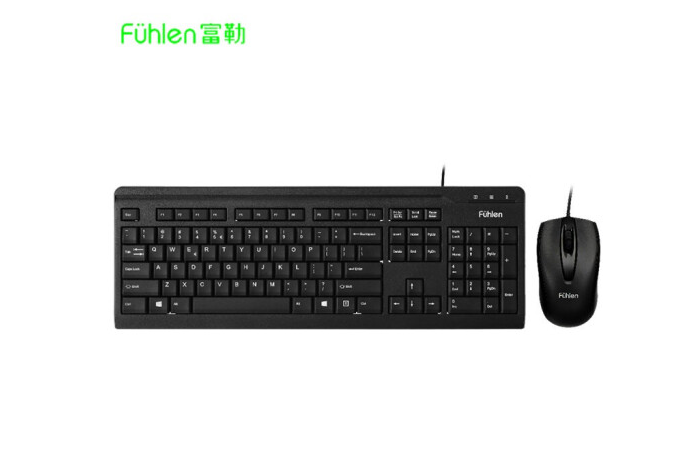

富勒：

小米混合轴：



静电容（键盘中价格第一，俗称“键皇”）

HHKB：

燃风（RealForce，简称RF）：

宁芝（NIZ）：

机械静电容

阿米洛：

光轴键盘

血手幽灵的传统光轴：

赤度的棱镜光轴：

电磁键盘

赛睿：

参考：

键盘原理（机械键盘 静电容键盘 薄膜键盘 光轴键盘 静电容机械键盘）+键盘选购推荐

键盘触发方式与手感

DIY外设百科：看鼠标行业4大核心技术

薄膜键盘和机械键盘有哪些区别

各种轴体大杂烩

各种轴体杂谈-大量的国产优秀轴体

各种轴体的详细测试数据（收藏600个键盘的男人）

键盘的黑话和术语

薄膜键盘拆解

静电容键盘拆解

光轴与机械轴对比

阿米洛静电容键盘拆解

棱镜光轴介绍

棱镜光轴获奖

后记：

国内各种轴厂近年来突飞猛进，国内键盘开关逐渐形成自主专利，真的是一件令人欣慰的事儿。

国际一线开关代工厂---佳达隆------------堪比cherry原厂的机械轴

轴厂凯华------------------防水防尘的Box轴

TTC代工厂-----------------TTC混动轴

阿米洛机械轴静电容轴--------机械静电容轴

双飞燕的LK光轴----------光轴

赤度-------------------棱镜光轴
